Brida angular de 90 grados con forma cuadrada de la serie RGB, fabricada en acero de alta resistencia para montaje de bombas hidraulicas. Diseñada para conexion roscada BSP segun normativa SAE, disponible en medidas de 3/8, 1/2, 3/4 y 1 pulgada. Presion maxima de trabajo de 300 bar para los modelos pequenos y 250 bar para los de mayor tamano. Incluye 4 taladros para tornilleria metrica M6. Ideal para circuitos oleohidraulicos en maquinaria industrial, sistemas de potencia hidraulica y aplicaciones moviles. Acabado en acero con tratamiento anticorrosivo para larga durabilidad.

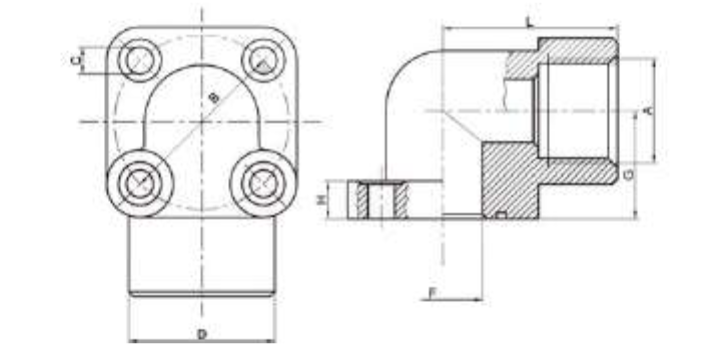

| REFERENCIA | PRES. MAX. (BAR) | DIMENSIONES | Nº TAL. | MÉTRICA | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | F | G | H | L | ||||
| BRD-03300606 | 300 | 3/8″ | 30 | 6,5 | 34 | 12 | 19 | 11 | 41 | 4 | M6 x 20 |
| BRD-03300806 | 1/2″ | 30 | 6,5 | 34 | 12 | 19 | 11 | 41 | M6 x 35 | ||
| BRD-03350606 | 3/8″ | 35 | 6,5 | 32 | 13,5 | 18 | 11 | 40 | M6 x 20 | ||
| BRD-03350806 | 1/2″ | 35 | 6,5 | 32 | 13,5 | 18 | 11 | 40 | M6 x 35 | ||
| BRD-03400806 | 1/2″ | 40 | 6,5 | 35 | 20 | 24 | 10 | 45 | M6 x 25 | ||
| BRD-03401206 | 3/4″ | 40 | 6,5 | 35 | 20 | 24 | 10 | 45 | M6 x 45 | ||
| BRD-03551208 | 250 | 3/4″ | 55 | 8,5 | 46 | 25 | 35 | 13 | 54 | M6 x 25 | |
| BRD-03551608 | 1″ | 55 | 8,5 | 46 | 25 | 35 | 13 | 54 | M6 x 60 | ||
Brida 90º cuadrada en acero; roscas BSP de 3/8 a 1 pulgada; presion maxima 300 bar; 4 taladros M6; serie RGB para bombas hidraulicas.
