Descripción

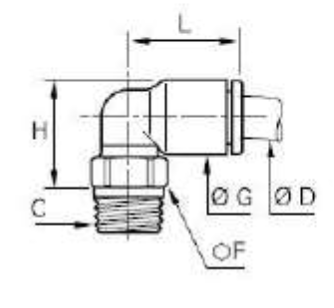

REFERENCIA | ROSCA | ØD | E | F | G | H | L | KG |
---|---|---|---|---|---|---|---|---|
L-31990309 | M3X0,5 | 3 | 2,5 | 8 | 8,5 | 15 | 14,5 | 0,003 |
L-31990319 | M5X0,8 | 3 | 3,5 | 8 | 8,5 | 13,5 | 14,5 | 0,003 |
L-31990409* | M3X0,5 | 4 | 2,5 | 8 | 8,5 | 15 | 14,5 | 0,002 |
L-31990419 | M5X0,8 | 4 | 3,5 | 8 | 8,5 | 13,5 | 14 | 0,002 |
L-31990455 | M7X1 | 4 | 4,5 | 10 | 8,5 | 15 | 14 | 0,005 |
L-31990410 | 1/8″ | 4 | 5 | 13 | 8,5 | 13 | 14 | 0,006 |
L-31990413 | 1/4″ | 4 | 5,5 | 16 | 8,5 | 13 | 14 | 0,011 |
L-31990619 | M5X0,8 | 6 | 3,5 | 8 | 10,5 | 15,5 | 16 | 0,003 |
L-31990655 | M7X1 | 6 | 4,5 | 10 | 10,5 | 17,5 | 16 | 0,006 |
L-31990660 | M10X1 | 6 | 5 | 13 | 10,5 | 15 | 14 | 0,006 |
L-31990667 | M12X1,5 | 6 | 5,5 | 15 | 10,5 | 15 | 16 | 0,009 |
L-31990610 | 1/8″ | 6 | 5 | 13 | 10,5 | 15 | 16 | 0,006 |
L-31990613 | 1/4″ | 6 | 5,5 | 16 | 10,5 | 15 | 16 | 0,011 |
L-31990617 | 3/8″ | 6 | 5,5 | 20 | 10,5 | 15,5 | 16 | 0,022 |
L-31990621 | 1/2″ | 6 | 7 | 24 | 10,5 | 16 | 16 | 0,028 |
L-31990860 | M10X1 | 8 | 5 | 13 | 13,5 | 20,5 | 23 | 0,009 |
L-31990867 | M12X1,5 | 8 | 5,5 | 15 | 13,5 | 19,5 | 23 | 0,009 |
L-31990810 | 1/8″ | 8 | 4,5 | 13 | 13,5 | 20,5 | 23 | 0,009 |
L-31990813 | 1/4″ | 8 | 5,5 | 16 | 13,5 | 18,5 | 23 | 0,012 |
L-31990817 | 3/8″ | 8 | 5,5 | 20 | 13,5 | 18,5 | 23 | 0,017 |
L-31990821 | 1/2″ | 8 | 7 | 24 | 13,5 | 19 | 23 | 0,027 |
L-31991013 | 1/4″ | 10 | 5,5 | 16 | 16 | 23,5 | 26,5 | 0,014 |
L-31991017 | 3/8″ | 10 | 5,5 | 20 | 16 | 22 | 26,5 | 0,017 |
L-31991021 | 1/2″ | 10 | 7,5 | 24 | 16 | 22 | 26,5 | 0,027 |
L-31991213 | 1/4″ | 12 | 5,5 | 16 | 19 | 26,5 | 31 | 0,016 |
L-31991217 | 3/8″ | 12 | 5,5 | 20 | 19 | 25 | 31 | 0,019 |
L-31991221 | 1/2″ | 12 | 7 | 24 | 19 | 25 | 31 | 0,029 |
L-31991417 | 3/8″ | 14 | 5,5 | 20 | 22 | 32,5 | 35,5 | 0,029 |
L-31991421 | 1/2″ | 14 | 7 | 24 | 22 | 27 | 27 | 0,028 |
L-31991617 | 3/8″ | 16 | 75 | 27 | 27 | 54,5 | 54,5 | 0,101 |
L-31991621 | 1/2″ | 16 | 9 | 27 | 27 | 54,5 | 54,5 | 0,097 |
REFERENCIA | ROSCA | ØD | F | G | H | L | KG |
---|---|---|---|---|---|---|---|
L-31090410 | 1/8″ | 4 | 10 | 8,5 | 13,5 | 14 | 0,006 |
L-31090413 | 1/4″ | 4 | 14 | 8,5 | 14 | 14 | 0,015 |
L-31090417 | 3/8″ | 4 | 17 | 8,5 | 13,5 | 14 | 0,018 |
L-31090610 | 1/8″ | 6 | 10 | 10,5 | 15,5 | 16 | 0,006 |
L-31090613 | 1/4″ | 6 | 14 | 10,5 | 16 | 16 | 0,015 |
L-31090617 | 3/8″ | 6 | 17 | 10,5 | 16 | 16 | 0,019 |
L-31090621 | 1/2″ | 6 | 21 | 10,5 | 16,5 | 16 | 0,034 |
L-31090810 | 1/8″ | 8 | 10 | 13,5 | 19 | 23 | 0,007 |
L-31090813 | 1/4″ | 8 | 14 | 13,5 | 18 | 23 | 0,014 |
L-31090817 | 3/8″ | 8 | 17 | 13,5 | 18 | 23 | 0,018 |
L-31090821 | 1/2″ | 8 | 21 | 13,5 | 19,5 | 23 | 0,032 |
L-31091010 | 1/8″ | 10 | 15 | 16 | 23 | 26,5 | 0,012 |
L-31091013 | 1/4″ | 10 | 15 | 16 | 22 | 26,5 | 0,014 |
L-31091017 | 3/8″ | 10 | 17 | 16 | 22 | 26,5 | 0,02 |
L-31091021 | 1/2″ | 10 | 21 | 16 | 22 | 26,5 | 0,032 |
L-31091213 | 1/4″ | 12 | 15 | 19 | 25 | 31 | 0,016 |
L-31091217 | 3/8″ | 12 | 17 | 19 | 25 | 31 | 0,022 |
L-31091221 | 1/2″ | 12 | 21 | 19 | 25 | 31 | 0,035 |
L-31091417 | 3/8″ | 14 | 20 | 22 | 30,5 | 35,5 | 0,031 |
L-31091721 | 1/2″ | 14 | 24 | 22 | 28,5 | 35,5 | 0,041 |
L-31091617 | 3/8″ | 16 | 27 | 27 | 53 | 39 | 0,106 |
L-31091621 | 1/2″ | 16 | 27 | 27 | 53 | 39 | 0,104 |
