NUESTROS PRODUCTOS
Filtros hidráulicos
Los filtros hidráulicos son elementos de protección fundamentales en cualquier sistema oleohidráulico, responsables de mantener el nivel de limpieza del fluido dentro de los valores requeridos por bombas, válvulas y actuadores. Una filtración inadecuada es la causa principal del desgaste prematuro y las averías en los sistemas hidráulicos. Cohimar suministra filtros hidráulicos de línea, retorno, aspiración y presión de los principales fabricantes, con asesoramiento en la selección del grado de filtración óptimo para cada instalación.
Filtros hidráulicos: protección y longevidad del sistema oleohidráulico
En un sistema hidráulico, el fluido es la sangre del circuito; su nivel de contaminación determina directamente la vida útil de cada componente. Los filtros hidráulicos retienen partículas sólidas, agua libre y productos de degradación del fluido, manteniendo el nivel ISO de limpieza requerido por bombas, válvulas y actuadores. Se estima que entre el 70 y el 80 % de los fallos en sistemas hidráulicos tienen su origen en la contaminación del fluido, lo que convierte la filtración en la inversión de mantenimiento con mayor retorno económico.
Posicionamiento de los filtros en el circuito
Filtros de aspiración
Ubicados en la línea de aspiración de la bomba, protegen a esta de las partículas más grandes presentes en el depósito (virutas, polvo grueso). Trabajan a presión negativa (vacío), por lo que su resistencia al paso del fluido debe ser mínima para no provocar cavitación en la bomba. Habitualmente se emplean mallas metálicas de 125 a 250 µm. Es importante monitorizar la caída de presión en aspiración: si supera los −0,3 bar, la bomba corre riesgo de cavitar.
Filtros de retorno

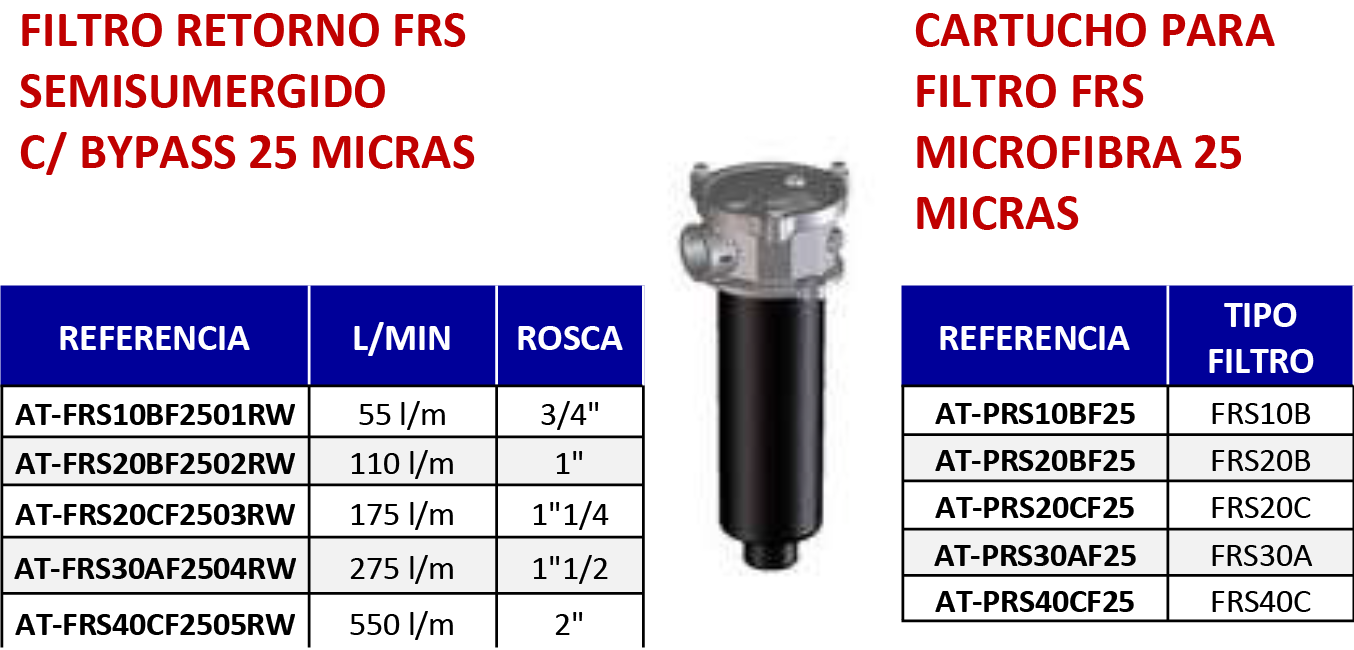

Instalados en la línea de retorno al depósito, constituyen la posición más habitual y la más eficaz para la filtración general del circuito. Trabajan a baja presión (1–10 bar), lo que permite utilizar elementos filtrantes de alta eficiencia con baja caída de presión. Se sitúan antes del depósito para que el fluido llegue limpio al almacenamiento. Disponen de válvula de by-pass para proteger el elemento filtrante ante arranques en frío o colmatación.
Filtros de línea a alta presión
Montados directamente en la línea de presión, aguas abajo de la bomba y aguas arriba de los componentes más sensibles (servoválvulas, válvulas proporcionales). Soportan la presión de trabajo del sistema (hasta 420 bar) y proporcionan la filtración más fina del circuito (3–10 µm absoluto). Su coste es superior al de los filtros de retorno, por lo que se reservan para la protección de componentes críticos o en circuitos con altas exigencias de limpieza (ISO 16/14/11 o superior).
Filtros de ventilación y llenado
El depósito hidráulico respira a través de un filtro de ventilación que impide la entrada de partículas y humedad del ambiente. Su elección es especialmente crítica en entornos industriales con polvo o en instalaciones de exterior. Los filtros de llenado protegen el sistema durante el repostaje de fluido.
Grado de filtración: norma ISO 16889
| Clase ISO (4406) | Beta ratio (β) | Aplicación recomendada |
|---|---|---|
| ISO 22/20/17 | β25 ≥ 2 | Cilindros hidráulicos de baja presión |
| ISO 18/16/13 | β10 ≥ 75 | Sistemas hidráulicos convencionales |
| ISO 17/15/12 | β6 ≥ 75 | Válvulas proporcionales |
| ISO 16/14/11 | β3 ≥ 200 | Servoválvulas, sistemas de alta precisión |
Elementos filtrantes: tipos y materiales
Los elementos filtrantes se fabrican en papel de celulosa (económico, filtración media), fibra de vidrio (alta eficiencia, clase β elevada), malla de acero inoxidable (lavable, durabilidad máxima) y materiales sintéticos de alta capacidad (retención superior con menor caída de presión). La elección del material debe considerar el tipo de fluido (mineral, sintético, biodegradable), la temperatura de trabajo y la frecuencia de sustitución aceptable.
Indicadores de colmatación y mantenimiento preventivo
Los filtros modernos incorporan indicadores de colmatación visuales (bandera roja) o eléctricos (contactor), que señalan cuándo el elemento filtrante ha alcanzado su límite de capacidad de retención. Se recomienda sustituir el elemento antes de que se active la válvula de by-pass, ya que en ese momento el fluido circula sin filtrar. El intervalo de sustitución típico oscila entre 1.000 y 4.000 horas de operación, dependiendo de las condiciones del sistema y la calidad del fluido.
Por qué elegir Cohimar para sus filtros hidráulicos
Cohimar dispone de una amplia gama de filtros hidráulicos de línea, retorno, aspiración y ventilación, así como de elementos filtrantes de recambio compatibles con las principales carcasas del mercado. Nuestro equipo técnico le ayuda a seleccionar el grado de filtración, la posición de montaje y el tamaño óptimos para su sistema, basándose en el análisis de fluido y las especificaciones de los componentes instalados. Con más de 30 años de experiencia, somos el socio de confianza para el mantenimiento preventivo de sus sistemas hidráulicos en Cataluña y la Península Ibérica.
Preguntas Frecuentes sobre Filtros hidráulicos
¿Qué es el código ISO de limpieza de un fluido hidráulico?
El código ISO 4406 expresa el nivel de contaminación de un fluido hidráulico mediante tres números separados por barras (por ejemplo, 18/16/13). Cada número corresponde al recuento de partículas por mililitro iguales o mayores a 4 µm, 6 µm y 14 µm respectivamente, expresado en una escala logarítmica. A menor número, mayor limpieza del fluido. Los fabricantes de componentes hidráulicos especifican el código ISO mínimo requerido para garantizar la vida útil de sus productos.
¿Con qué frecuencia deben sustituirse los elementos filtrantes hidráulicos?
El intervalo de sustitución depende de las condiciones de operación, la calidad del fluido y la capacidad del elemento filtrante. Como referencia general, los filtros de retorno convencionales se sustituyen cada 1.000–2.000 horas en sistemas de trabajo intensivo, o anualmente en instalaciones de uso moderado. El indicador de colmatación del filtro es la referencia más fiable: la sustitución debe realizarse antes de que se active el by-pass. Análisis periódicos del fluido permiten ajustar el intervalo de mantenimiento a las condiciones reales.
¿Cuál es la diferencia entre micras nominales y micras absolutas en filtración hidráulica?
La filtración nominal indica el tamaño de partícula a partir del cual el filtro retiene una proporción indeterminada de partículas (generalmente entre el 50 % y el 98 %), sin rigor estadístico. La filtración absoluta (expresada como β ratio según ISO 16889) define con precisión la eficiencia del filtro: un filtro β10 = 200 retiene el 99,5 % de las partículas de 10 µm y mayores. Para aplicaciones hidráulicas críticas, siempre debe exigirse la clasificación por beta ratio, no por micras nominales.
¿Puedo instalar un filtro de retorno sin válvula de by-pass?
No es recomendable en aplicaciones de trabajo real. Sin válvula de by-pass, si el elemento filtrante se colmata (ya sea por suciedad acumulada o por el fluido frío y viscoso en un arranque invernal), la presión diferencial aumenta hasta colapsar el elemento o dañar la carcasa. La válvula de by-pass se abre solo cuando la presión diferencial supera un umbral preestablecido (habitualmente 3,5–6 bar), permitiendo el paso del fluido sin filtrar como medida de emergencia. Su activación debe tratarse como una señal de alarma que exige la sustitución inmediata del elemento.
¿Es posible reutilizar o limpiar los elementos filtrantes hidráulicos?
Depende del tipo de elemento. Los filtros de malla metálica (acero inoxidable) son lavables y reutilizables; pueden limpiarse con solventes o ultrasonidos y reutilizarse si el tejido no presenta roturas. Los elementos de celulosa o fibra de vidrio no son reutilizables: intentar limpiarlos daña la estructura del medio filtrante y reduce drásticamente su eficiencia, con el riesgo de colapso del elemento durante el servicio. Cohimar suministra elementos de recambio originales y compatibles para la mayoría de carcasas del mercado.
